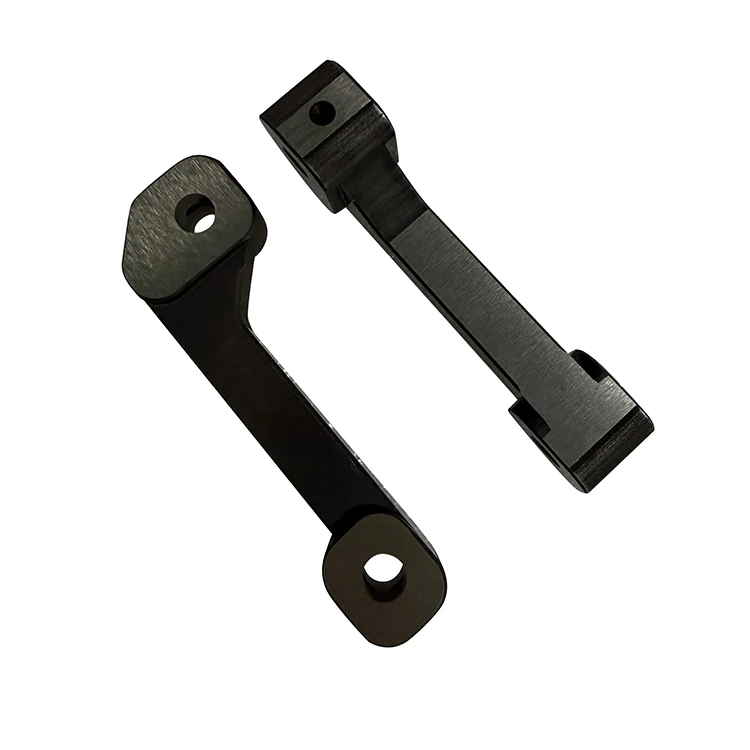

Servizio di lavorazione CNC a 5 assi
Junssen è un produttore professionale di pezzi meccanici CNC. Il servizio di lavorazione CNC a 5 assi è un processo di produzione sottrattiva multiasse. Implica il movimento dell'utensile da taglio in cinque direzioni o assi (X, Y, Z, A e B) e il movimento coordinato di questi cinque assi consente alla macchina di eseguire lavorazioni ad alta precisione su cinque diverse superfici del pezzo in un'unica configurazione senza dover riposizionare il pezzo tra un'operazione e l'altra.
Invia richiesta
Descrizione del prodotto
Junssen è il vostro produttore affidabile di lavorazioni CNC. I cinque assi del servizio di lavorazione CNC a 5 assi possono funzionare simultaneamente. Durante il processo di lavorazione, l'utensile può modificare dinamicamente l'angolo e il percorso, tagliando continuamente superfici curve complesse o poliedri. La flessibilità di lavorazione è estremamente elevata. Gli utensili da taglio possono avvicinarsi al pezzo da quasi qualsiasi angolazione, riducendo gli angoli morti e le interferenze, ottimizzando notevolmente il percorso di lavorazione. Non è necessario fermare la macchina durante la lavorazione poiché richiede una sola operazione.
Vantaggio
L'attrezzatura può eseguire simultaneamente movimenti coordinati lungo cinque assi indipendenti, garantendo una precisione di lavorazione estremamente elevata e una forte compatibilità di processo. Può lavorare pezzi di forma complessa con strutture estremamente complesse.
Rispetto ai processi di lavorazione tradizionali, la lavorazione a cinque assi elimina la necessità di molteplici disassemblaggi e regolazioni del pezzo durante il processo di lavorazione, con conseguenti errori di lavorazione minori. Le tolleranze dimensionali di varie strutture complesse e di forma irregolare possono essere controllate entro un intervallo più piccolo. Prodotti come componenti aeronautici, assemblaggi di precisione automobilistici e componenti industriali ad alte prestazioni, che hanno componenti di macchine a geometria complessa, adottano principalmente questo processo: questi prodotti generalmente richiedono taglio multiangolo, scanalatura di cavità profonde e formatura di superfici irregolari, che si allineano esattamente con i vantaggi di processo della lavorazione a cinque assi.
Confronto di diversi processi
|
Elemento di confronto |
Lavorazione di compositi torni-fresatori |
Lavorazione CNC a cinque assi |
|
Concetto di lavorazione del nucleo |
Integra funzioni di tornitura e fresatura su un unico dispositivo, completa principalmente la lavorazione combinata di pezzi rotanti attraverso il movimento coordinato del mandrino e dell'asse utensile |
Si basa sul movimento del cinematismo a cinque assi, realizza lavorazioni multi-faccia e complesse superficiali dei pezzi attraverso l'interpolazione simultanea di più assi lineari e assi rotanti |
|
Struttura di base e configurazione degli assi |
Di solito ha almeno un mandrino rotante principale per il bloccaggio dei pezzi ed è dotato di una testa di fresatura, generalmente 3-4 assi di collegamento e alcuni modelli di fascia alta hanno capacità di 5 assi |
Configurati con tre assi lineari (X/Y/Z) e due assi rotanti aggiuntivi, che possono essere suddivisi in tipo a testa oscillante, tipo a tavola rotante e tipo combinato tavola-testa, tutti supportano il collegamento simultaneo a 5 assi |
|
Tipi di pezzi applicabili |
Principalmente adatto per dischi di alberi, parti rotanti, corpi di valvole, mandrini di motori e altri pezzi che richiedono sia procedure di tornitura che di fresatura; può elaborare pezzi con geometria rotante e caratteristiche complesse locali |
Adatto per parti complesse con superfici curve, come pale di turbine, cavità di stampi aerospaziali, giranti, stampi per interni automobilistici, protesi mediche e altre parti con superfici complesse a forma libera |
|
Numero di tempi di bloccaggio |
La maggior parte dei processi può essere completata con un solo bloccaggio, riducendo gli errori di bloccaggio causati dal bloccaggio multiplo, particolarmente adatto per pezzi che richiedono coassialità e precisione di posizione di più elementi |
Completa la lavorazione di tutti e cinque i lati del pezzo in un unico serraggio, evitando così errori di posizione causati dal serraggio ripetuto di superfici curve complesse |
|
Capacità di combinazione di processi |
Può completare processi di tornitura, fresatura, foratura, maschiatura, dentatura e altri processi contemporaneamente, realizzando veramente che "una macchina completa tutti i processi" per i pezzi rotanti |
Può completare la fresatura su più lati, la contornatura di superfici curve, la finitura di superfici ripide e altri processi, ma generalmente non include la lavorazione di tornitura di carichi pesanti di pezzi rotanti |
|
Precisione di lavorazione |
Elevata precisione di posizione tra le caratteristiche di tornitura e fresatura, l'errore derivante dal bloccaggio multiplo viene eliminato, la precisione della coassialità e della posizione può essere controllata entro 0,01-0,05 mm |
Elevata precisione del contorno per superfici curve complesse, può soddisfare i requisiti di alta precisione delle industrie aerospaziali e degli stampi, la precisione è generalmente controllata entro 0,005-0,02 mm |
|
Costo dell'attrezzatura |
Inferiore alle macchine utensili CNC a cinque assi, il prezzo delle attrezzature composite di tornitura e fresatura di medie dimensioni è solitamente pari al 30%-60% di quello delle macchine utensili standard con collegamento a cinque assi |
Costo complessivo più elevato delle attrezzature, compreso l'approvvigionamento delle attrezzature, la manutenzione successiva e il costo degli strumenti |
|
Efficienza di elaborazione per parti rotanti |
Maggiore efficienza, non è necessario trasferire i pezzi tra più dispositivi, accorciando il ciclo produttivo e i tempi logistici |
Minore efficienza per le parti rotanti convenzionali, la lavorazione delle caratteristiche di tornitura non presenta alcun vantaggio rispetto al composito turn-mill |
|
Difficoltà di programmazione |
La programmazione è relativamente semplice, la maggior parte delle funzionalità di lavorazione sono tornitura e fresatura convenzionali, che possono essere completate con un software di programmazione CNC generale |
La programmazione è più complicata, richiede un software di programmazione professionale a cinque assi (come UG, Mastercam) e richiede un elevato livello tecnico di programmatori per evitare interferenze di lavorazione e tagli eccessivi |
|
Spazio sul pavimento |
Ingombro ridotto, integrazione di più processi in un unico dispositivo, riduzione del numero di attrezzature in officina |
Generalmente con un ingombro maggiore, la struttura della macchina utensile a cinque assi è più complessa e richiede uno spazio di installazione più ampio |
|
Principali settori applicativi |
Produzione di automobili, pressione idraulica, valvole e macchinari generali |
Aerospaziale, produzione di stampi, nuova energia, apparecchiature mediche |
Domande frequenti
1. Cos'è la lavorazione CNC a 5 assi?
La lavorazione CNC a 5 assi è un processo di produzione che utilizza il controllo numerico computerizzato (CNC) per spostare gli utensili da taglio lungo cinque assi diversi contemporaneamente. A differenza della lavorazione a 3 assi che sposta gli utensili solo lungo gli assi lineari X, Y e Z, aggiunge due assi di rotazione, consentendo all'utensile di avvicinarsi a un pezzo da tutte le direzioni in un'unica configurazione.
2. Quali sono i principali vantaggi della lavorazione CNC a 5 assi rispetto a quella a 3 assi?
I principali vantaggi includono: tempi di configurazione ridotti (non è necessario rimontare il pezzo più volte), capacità di produrre forme 3D complesse e superfici curve, maggiore precisione di lavorazione, migliore finitura superficiale e costi di produzione complessivi inferiori per parti complesse.
3. Quali tipologie di materiali possono essere lavorati con la lavorazione CNC a 5 assi?
Funziona con quasi tutti i materiali di produzione più comuni, tra cui alluminio, acciaio, titanio, altri metalli, tecnopolimeri, compositi, legno e schiuma. Il materiale adatto dipende dai requisiti del pezzo e dalla selezione dell'utensile.
4. Quando dovrei scegliere la lavorazione CNC a 5 assi per il mio progetto?
Dovresti sceglierlo quando devi produrre parti geometriche complesse come stampi, componenti aerospaziali, prototipi automobilistici, impianti medici o qualsiasi parte con sottosquadri, superfici curve o caratteristiche multi-lato che richiedono più configurazioni con lavorazione a 3 assi.
5. La lavorazione CNC a 5 assi è più costosa della tradizionale lavorazione a 3 assi?
Sebbene le apparecchiature e la programmazione a 5 assi abbiano costi iniziali più elevati, spesso riducono i costi totali del progetto eliminando più configurazioni, riducendo i tassi di errore e accorciando i tempi di produzione di parti complesse. Per i pezzi semplici, la lavorazione a 3 assi rimane ancora più conveniente.
6. Quali tolleranze può contenere la lavorazione CNC a 5 assi?
La lavorazione CNC standard a 5 assi può generalmente contenere tolleranze comprese tra ±0,001 mm e ±0,01 mm a seconda delle dimensioni, della geometria e del materiale della parte. È possibile ottenere tolleranze più strette con configurazioni di precisione specializzate per applicazioni specifiche.
