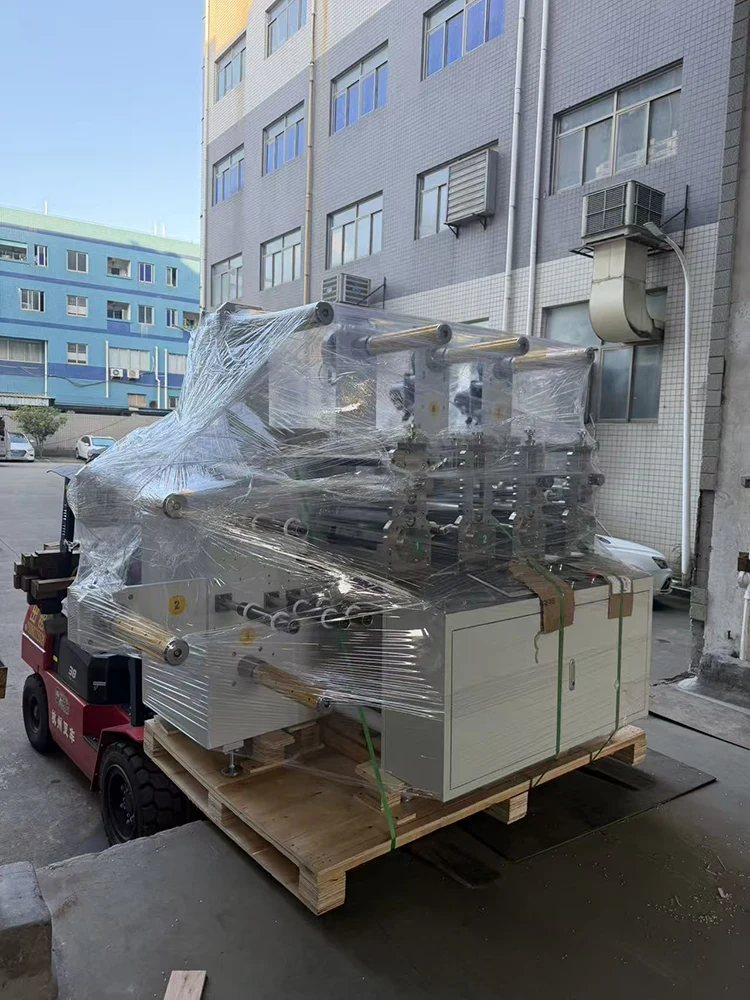

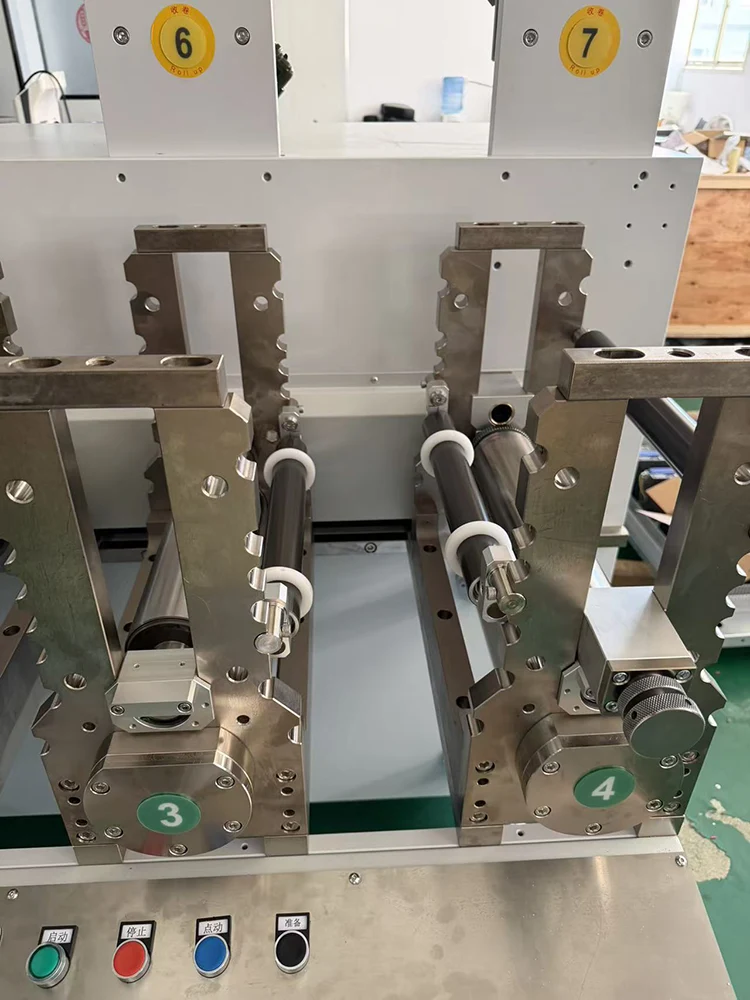

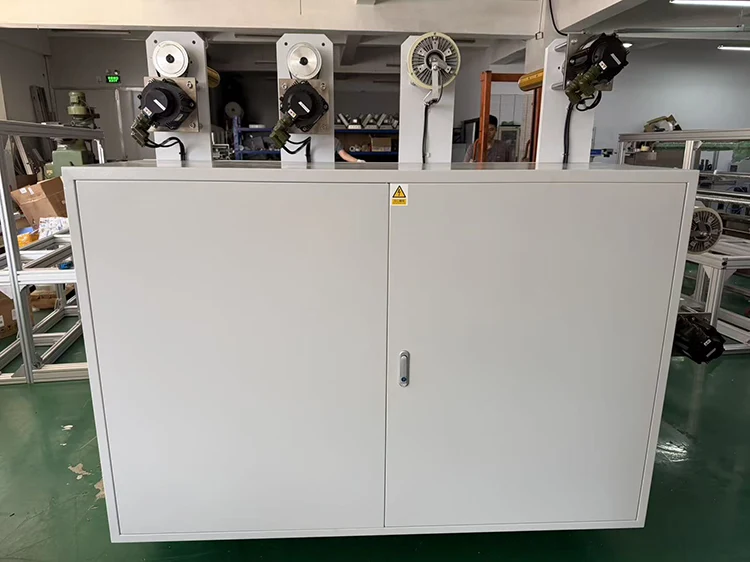

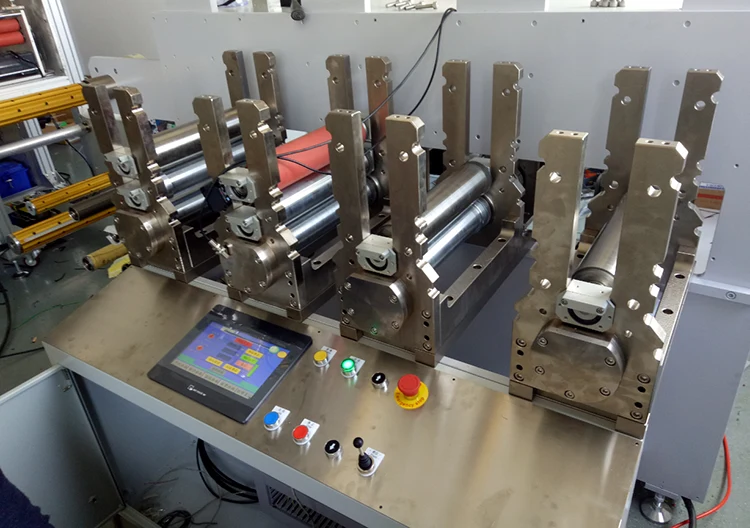

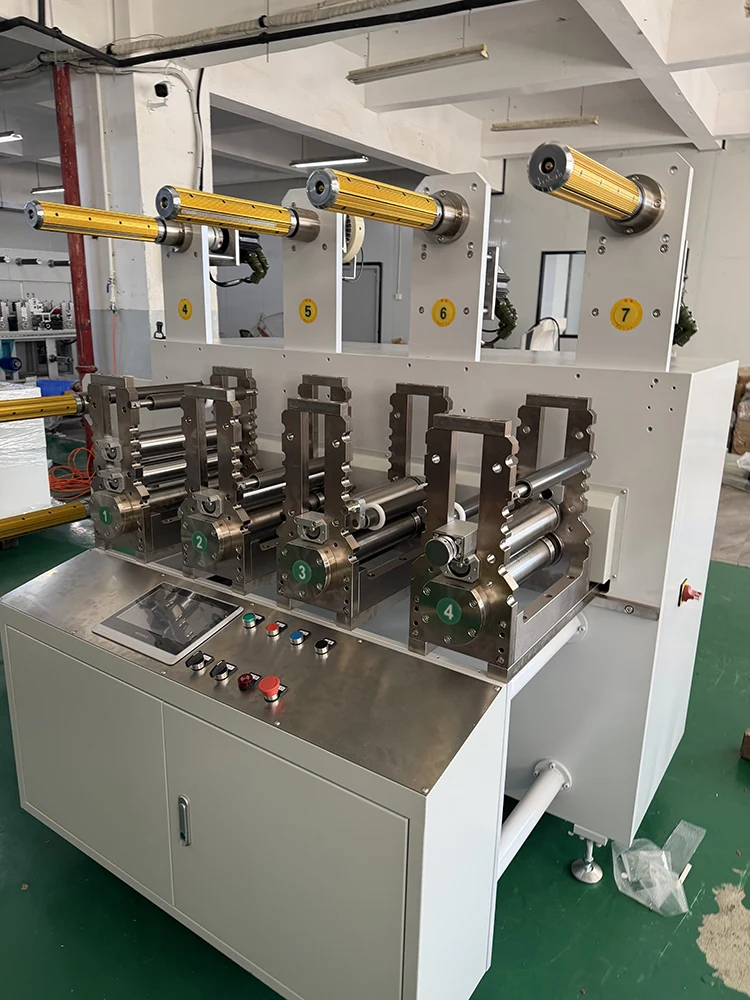

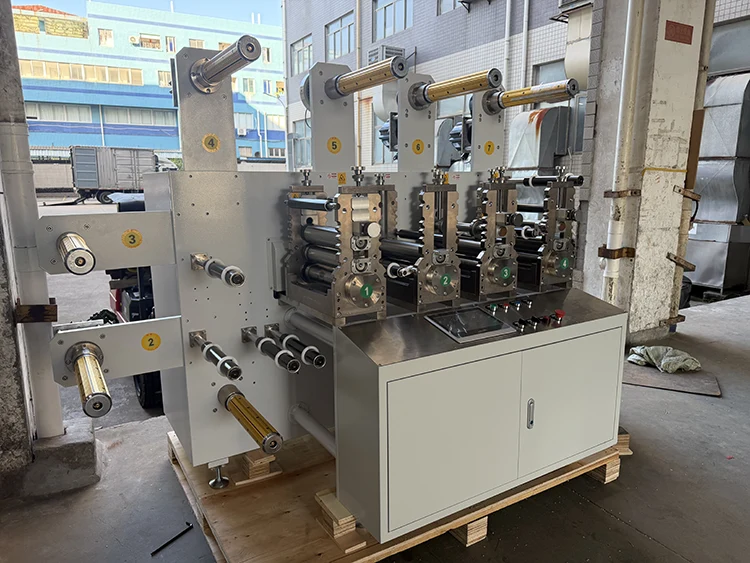

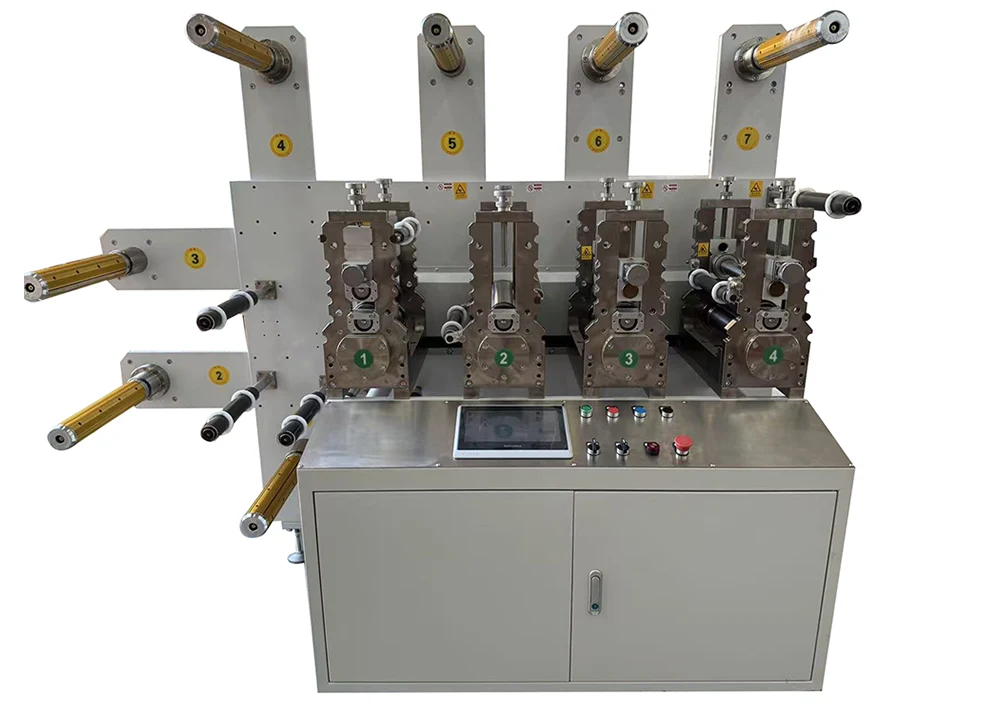

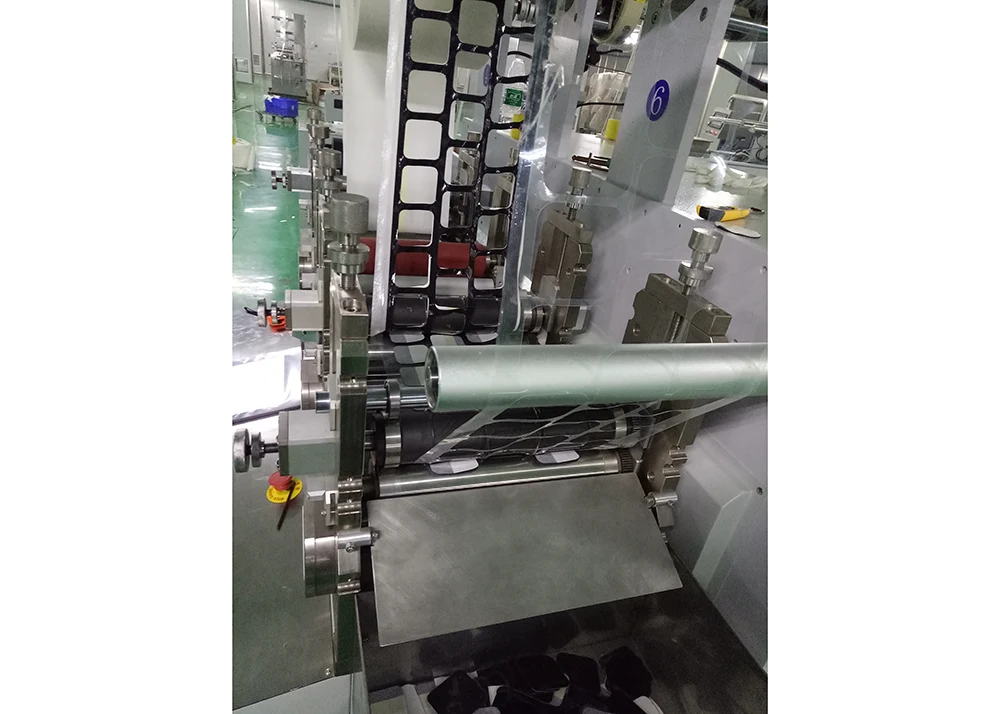

Macchina per la produzione di elettrodi terapeutici a filo

Dimensione di confronto

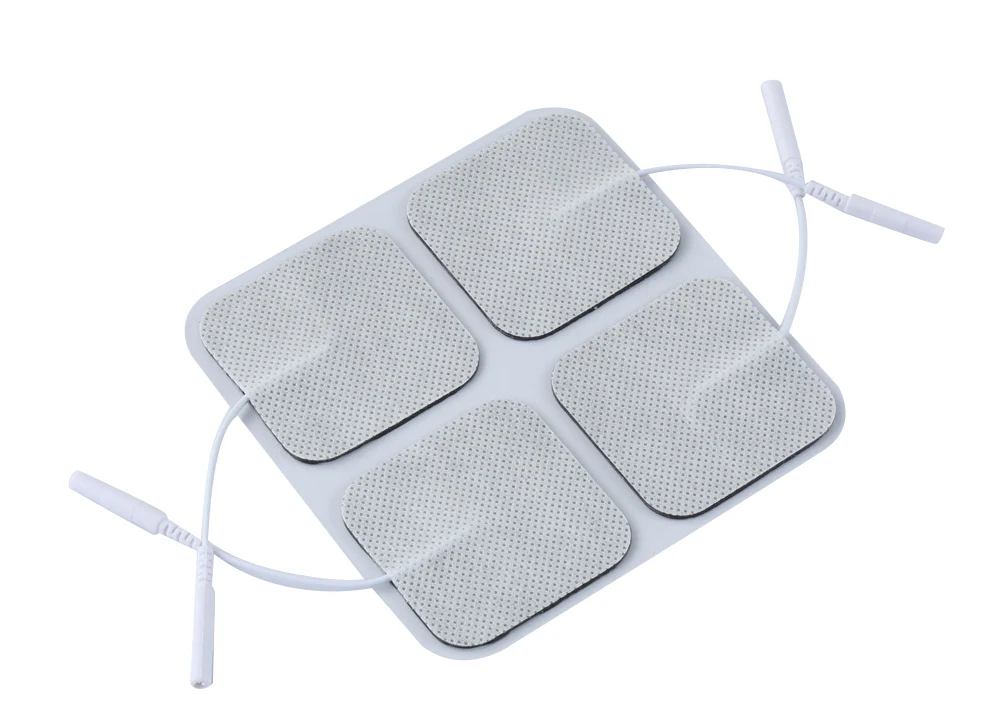

Apparecchiature per la produzione di elettrodi cablati per fisioterapia

Attrezzature per la produzione di elettrodi per fisioterapia a bottone

Obiettivi principali del trattamento

Elaborare principalmente la connessione fissa tra cavi e strati conduttivi dell'elettrodo, richiedendo un fissaggio stabile dei terminali del filo per evitare di cadere durante l'uso ripetuto

Elabora principalmente l'installazione e il fissaggio dei bottoni a pressione (bottoni automatici in metallo) sul foglio degli elettrodi, richiedendo il posizionamento preciso del bottone per garantire l'abbinamento con il connettore dello strumento di fisioterapia

Attrezzatura principale richiesta

1. Macchina spelafili e crimpatrice

2. Attrezzatura per la laminazione e pressatura dello strato conduttivo del filo

3. Apparecchiature per la sigillatura e l'indurimento dei terminali dei cavi

4. Meccanismo di taglio e posizionamento della lunghezza del filo

1. Macchina automatica per l'alimentazione e la rivettatura di bottoni automatici

2. Dispositivo di posizionamento e perforazione dei bottoni

3. Apparecchiatura per il rilevamento della connessione conduttiva con bottoni metallici

4. Meccanismo di stabilizzazione della pressione di installazione del pulsante

Requisiti del processo di connessione

Il filo conduttore deve essere saldamente combinato con lo strato conduttivo, solitamente utilizzando un legame adesivo conduttivo o una fusione a caldo, l'apparecchiatura deve controllare la temperatura, la pressione e il tempo di collegamento per garantire una conduttività stabile e impedire l'ossidazione o l'allentamento dell'interfaccia

Il bottone a pressione in metallo deve essere rivettato e fissato sul foglio dell'elettrodo ed è richiesto il contatto conduttivo tra il bottone e lo strato conduttivo. L'apparecchiatura deve controllare la pressione di rivettatura per evitare che il pulsante sia troppo allentato per cadere o troppo stretto per danneggiare la struttura dell'elettrodo

Requisiti di precisione del posizionamento

Requisiti di precisione di posizionamento bassi, l'importante è garantire che l'errore di lunghezza della linea in uscita rientri nell'intervallo consentito e che il terminale non sia sfalsato

Requisiti di elevata precisione di posizionamento, l'errore di posizione centrale del pulsante di solito deve essere controllato entro ± 0,5 mm per garantire che possa essere accuratamente abbinato alla presa dello strumento di fisioterapia

Differenza del flusso di processo della linea di produzione

Preparazione del materiale → rivestimento adesivo conduttivo → posizionamento del terminale del filo → incollaggio con pressatura a caldo → sigillatura dell'isolamento → taglio e formatura → test del prodotto finito

Preparazione del materiale → laminazione dello strato conduttivo → punzonatura di posizionamento → alimentazione con bottoni a pressione → fissaggio con rivettatura → test conduttivo → taglio e formatura → test del prodotto finito

Requisiti di prova

Concentrarsi sul test della resistenza alla trazione della connessione del cavo, della resistenza complessiva dell'elettrodo e delle prestazioni di tenuta del terminale per prevenire la rottura del filo e uno scarso contatto durante l'uso

Concentrati sul test della fermezza della rivettatura del pulsante a scatto, della resistenza di conduzione tra il pulsante e lo strato conduttivo e della dimensione corrispondente del pulsante per garantire che possa essere rapidamente collegato ed estratto con lo strumento di fisioterapia

Efficienza produttiva

Minore efficienza produttiva, poiché le fasi di lavorazione e posizionamento del filo conduttore sono ingombranti, solitamente una produzione inferiore del 10%-20% per unità di tempo rispetto al tipo a pulsante

Una maggiore efficienza produttiva, l'alimentazione automatica dei bottoni a pressione e la rivettatura possono ottenere una produzione continua ad alta velocità, adatta per la produzione di massa su larga scala

Costo dell'attrezzatura

Relativamente inferiori, le apparecchiature di elaborazione principale hanno una struttura semplice e l'investimento nella trasformazione personalizzata è ridotto

Relativamente più alto, richiede meccanismi di posizionamento ad alta precisione e sistemi di alimentazione automatica, e il prezzo dei set completi di apparecchiature è superiore di circa il 15% -30% rispetto a quello delle apparecchiature cablate

Adattabilità alle specifiche del prodotto

Forte adattabilità, può produrre fogli di elettrodi di diverse dimensioni regolando la lunghezza del filo e i parametri di taglio ed è conveniente cambiare la produzione di prodotti multi-specifica

Scarsa adattabilità, dimensioni diverse dei bottoni devono essere sostituite con stampi di alimentazione e dispositivi di posizionamento corrispondenti e occorre molto tempo per adattarsi quando si cambiano le specifiche del prodotto
